Панели испарительного охлаждения и туннельная вентиляция птичников в жарком климате: как составить спецификацию и купить

Короткий ответ. В жарком климате туннельная вентиляция прогоняет воздух вдоль всего птичника с высокой скоростью, создавая эффект охлаждения для птицы, а панели испарительного охлаждения снижают температуру поступающего воздуха, пропуская его через влажные целлюлозные панели перед тем, как вентиляторы вытянут его через здание. Обе системы специфицируются совместно, а не по отдельности: площадь панелей, производительность вентиляторов и поперечное сечение птичника взаимозависимы. Рассчитывайте панели и вентиляторы на самый жаркий и влажный расчётный день, а не на средний, и подтверждайте итоговые цифры собственным расчётом каждого поставщика для вашего здания и климата.

Этот гид предназначен для инвесторов, интеграторов и проектных команд, строящих или модернизирующих бройлерные, яичные или родительские птичники в жарких или влажных регионах, как правило для проектов от 250 000 USD. Здесь простым языком объясняются основные решения при закупке. Точная площадь панелей, число вентиляторов и требования к качеству воды различаются в зависимости от климата, конструкции птичника и вида птицы — всегда сверяйте итоговые цифры с инженерным расчётом поставщика и руководством по кроссу.

Как туннельная вентиляция и испарительное охлаждение работают вместе

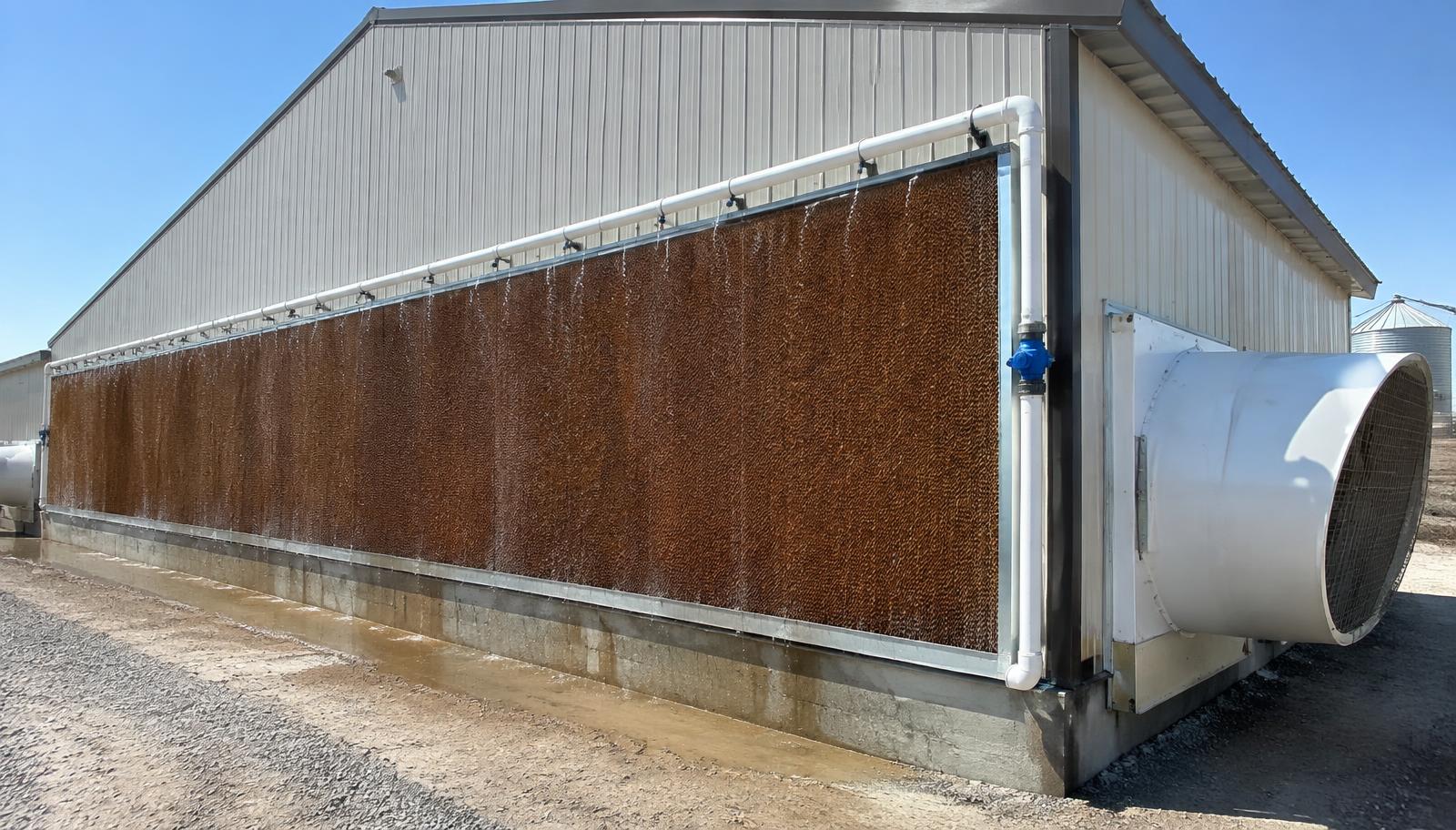

Туннельная вентиляция перемещает большие объёмы воздуха вдоль птичника с помощью батареи вытяжных вентиляторов на одном торце, а воздух поступает через приточные клапаны или стену охлаждающих панелей на другом. При высокой скорости воздуха птица ощущает эффект охлаждения, похожий на ветровой охлаждающий эффект, даже если сама температура воздуха снизилась незначительно. Панели испарительного охлаждения добавляют второй эффект: когда горячий сухой воздух проходит через влажные панели, часть воды испаряется и забирает тепло у воздуха, поэтому воздух, поступающий в птичник, становится действительно прохладнее — хотя и более влажным. В жарком сухом климате это может заметно снизить температуру поступающего воздуха; в уже влажном климате эффект меньше, поэтому системы с панелями обычно сочетают с увеличенной мощностью вентиляторов и тщательным контролем влажности вытяжного воздуха.

Туннельная вентиляция с охлаждением панелями подходит для закрытых, хорошо утеплённых птичников в жарком или жарко-сухом климате, как правило для бройлерных и яичных птичников с высокой плотностью посадки. Обычно она не сочетается с птичниками естественной вентиляции открытого типа и требует контроллера, резервного электропитания и персонала, способного правильно её эксплуатировать, поскольку отказ вентилятора или электропитания в режиме полного тунеля с мокрыми панелями может за считанные минуты превратиться в аварию теплового стресса. Если климат большую часть года мягкий, спросите поставщиков, может ли более простая система «минимальная вентиляция плюс туннель» без панелей обеспечить ваши расчётные температуры, прежде чем платить за полноценную систему панелей.

Шаг 2: рассчитайте вентиляторы под здание и климат

Производительность вентиляторов обычно выражается как общий объём перемещаемого воздуха на птицу или на единицу площади пола при целевой скорости воздуха, причём сама скорость воздуха — ключевое проектное решение: многие бройлерные и яичные птичники в жарком климате проектируются на туннельную скорость воздуха в ориентировочном диапазоне примерно 2–3 метра в секунду, что подтверждается руководством по кроссу с учётом возраста птицы и местных норм благополучия животных. Попросите каждого поставщика показать выбор вентиляторов, включая их количество и типоразмер, статическое давление, под которое они рассчитаны (панели и жалюзи добавляют сопротивление), и рабочую характеристику вентилятора при этом давлении, а не только паспортную производительность на свободном воздухе. Используйте калькулятор вентиляции для первой плановой оценки требуемого воздухообмена и рассматривайте собственный расчёт поставщика для геометрии вашего птичника и климата как цифру, на которой строится контракт.

Шаг 3: рассчитайте площадь охлаждающих панелей и систему водоснабжения

Площадь панелей рассчитывается исходя из расхода воздуха, который вентиляторы будут прогонять через них, и максимальной скорости воздуха через влажную поверхность панели — слишком высокая скорость уносит капли воды в птичник и снижает потенциал охлаждения, слишком низкая расходует материал панелей и место впустую. Толщина панели, как правило представленная несколькими стандартными размерами на рынке, уравновешивает эффективность охлаждения с сопротивлением воздушному потоку и расходом воды. Специфицируйте: общую площадь поверхности панелей, толщину и материал панелей, насос рециркуляции и систему распределения воды над панелями, приямок с поплавковым клапаном и переливом, а также продувку или периодическую промывку для контроля накопления минералов, поскольку испарение со временем концентрирует растворённые твёрдые вещества в рециркулирующей воде.

Шаг 4: учитывайте влажность и переходные сезоны

Охлаждение панелями добавляет влагу в поступающий воздух, поэтому вытяжной воздух на дальнем конце птичника одновременно и прохладнее, и влажнее, чем приточный воздух у панелей. Во влажном климате или в периоды повышенной влажности спросите поставщика, как его стратегия управления балансирует охлаждение и ограничения влажности для данного возраста птицы, поскольку очень высокая влажность в сочетании с жарой сама по себе является стрессовым фактором. Вне самых жарких месяцев птичнику всё равно нужна стратегия минимальной и переходной вентиляции, не зависящая от панелей, поэтому специфицируйте контроллер, переключающий режимы от минимальной вентиляции через туннель без панелей к полному тунелю с панелями по мере роста температуры.

Шаг 5: электропитание, управление и отказоустойчивость

Система панелей и тунеля потребляет значительную электрическую мощность для вентиляторов и насосов, а потеря электропитания в жаркий день при плотности посадки, рассчитанной на туннельную вентиляцию, — одна из самых быстро развивающихся аварийных ситуаций в птицеводстве. Специфицируйте резервный генератор, рассчитанный на пуск и одновременную работу всей батареи вентиляторов и насосов панелей, автоматический ввод резерва, а также контроллер с сигнализацией по температуре, влажности и электропитанию, доступной персоналу удалённо. Используйте калькулятор подбора генератора для первой оценки потребности в резервном питании и попросите поставщика подтвердить пусковую и рабочую нагрузку всей системы охлаждения, поскольку электродвигатели вентиляторов потребляют при пуске больший ток, чем при работе.

Что включить в запрос поставщикам (RFQ)

Запрос на систему тунеля и охлаждения, который поставщики смогут оценить на единой основе, должен указывать: размеры птичника, вид и возрастной диапазон птицы; расчётные летние температуры по сухому и влажному термометру (или относительную влажность) для вашей площадки; целевую скорость воздуха в тунеле и норму вентиляции на птицу в максимальном возрасте; источник воды и анализ воды, если он есть; параметры электроснабжения и включено ли резервное питание в объём поставки; требования к контроллеру и сигнализации; а также объём монтажа, пусконаладки и обучения персонала. Запросите базис поставки и названное место, как описано в нашем руководстве по Инкотермс для импорта птицеводческого оборудования, и запросите письменные условия гарантии и поставки запчастей, поскольку материал панелей, уплотнения насосов и двигатели жалюзи являются расходными элементами.

Вопросы, которые нужно задать каждому поставщику

На какой скорости воздуха и статическом давлении основан ваш выбор вентиляторов, и можете ли вы показать характеристику вентилятора при этом давлении? Какую скорость воздуха через панель предполагает ваш расчёт площади панелей, и что произойдёт в самый жаркий день, который вы наблюдали в похожем климате? Какое качество воды требуется для ваших панелей, и что будет со сроком службы панелей, если наша вода жёстче или солонее? Как ваш контроллер балансирует охлаждение и ограничения влажности при изменении погоды в течение недели? Какова пусковая и рабочая электрическая нагрузка всей системы, и покрывает ли её рекомендованный вами генератор? Кто поставляет сменный материал панелей и детали жалюзи на месте, и каковы типичные сроки поставки? Запросите письменные ответы и сравните их в одной таблице.

Частые ошибки

Расчёт панелей и вентиляторов на средний летний день вместо самого жаркого и влажного расчётного дня. Закупка площади панелей и мощности вентиляторов у разных поставщиков без единого письменного согласования интерфейса между ними. Игнорирование качества воды до тех пор, пока панели не покроются накипью уже в первый сезон. Отсутствие генератора в бюджете системы охлаждения. Постоянная работа панелей вместо их ступенчатого включения контроллером. А также сравнение предложений, основанных на разных скоростях воздуха, скоростях через панель или объёмах монтажа.

Какое место занимает HatchMatch

HatchMatch — это независимая от поставщиков платформа закупок для коммерческих птицеводческих проектов, как правило от 250 000 USD. Это не производитель, не монтажная или EPC-компания и не консультант, и платформа не подписывает контракты на поставку — покупатели заключают договор напрямую с выбранными поставщиками. HatchMatch помогает превратить ваши требования в единую письменную спецификацию, чтобы предложения можно было сравнивать построчно. Каждая заявка проходит проверку сотрудником, и HatchMatch стремится ответить в течение двух рабочих дней. Чтобы начать, подайте заявку на птицеводческий проект с размерами птичника, климатическими данными и сроками.

Часто задаваемые вопросы

Насколько холоднее становится поступающий воздух при испарительном охлаждении панелями? Это сильно зависит от того, насколько жаркий и сухой наружный воздух; эффект больше в жарком сухом климате и меньше в уже влажном. Попросите каждого поставщика указать ожидаемое снижение температуры именно для ваших расчётных условий, а не общую цифру.

Можно ли добавить охлаждение панелями к существующему птичнику с туннельной вентиляцией? Часто да, если конструкцию здания, мощность вентиляторов и контроллер можно модернизировать соответствующим образом, но батарею вентиляторов может потребоваться пересчитать, поскольку панели добавляют сопротивление воздушному потоку. Перед заказом панелей попросите поставщика оценить существующую систему.

Как часто нужно заменять охлаждающие панели? Это зависит от качества воды, толщины и материала панелей, а также от регулярности обслуживания; жёсткая или необработанная вода заметно сокращает срок службы панелей. Запросите у поставщиков ожидаемый срок службы при ваших параметрах воды и заложите замену в операционный бюджет.

Нужна ли мне минимальная вентиляция, если есть туннельное охлаждение с панелями? Да. Цыплятам и прохладным периодам нужна совсем другая, значительно более низкая стратегия вентиляции, чем полный летний туннельный режим, поэтому контроллер должен переключаться между минимальным, переходным и полным туннельным режимом с панелями.

Генератор какой мощности нужен для системы панелей и тунеля? Это зависит от числа и размера вентиляторов, нагрузки насосов и пусковых токов; используйте калькулятор подбора генератора для первой оценки и подтвердите итоговую цифру по перечню нагрузок поставщика оборудования.
