Климат-контроллеры, сигнализация и электрика птичника: что указывать в спецификации

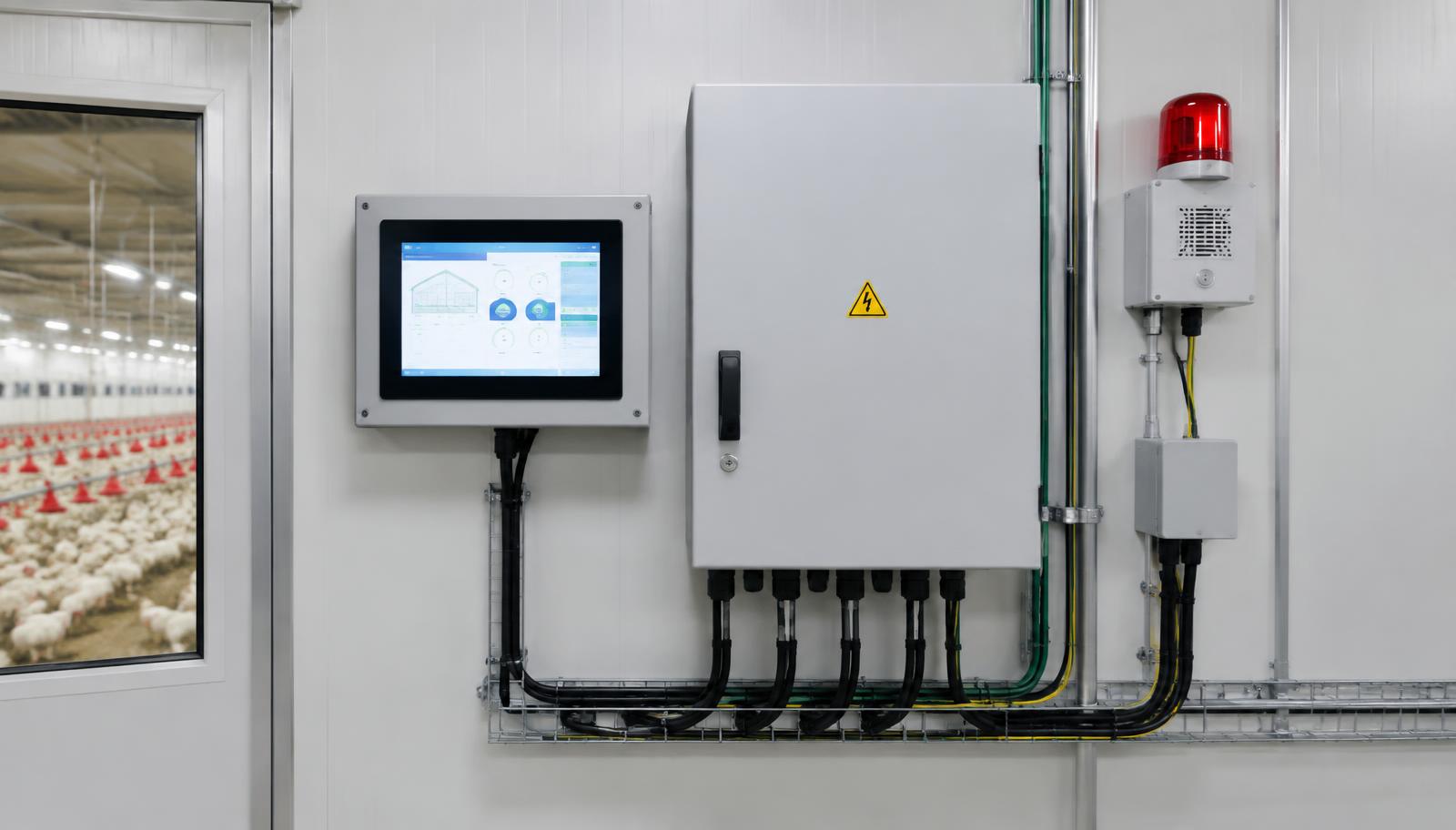

Короткий ответ. Современный птичник управляется одним климат-контроллером, который считывает температуру, влажность и иногда давление воздуха или уровень CO2, а затем автоматически ступенчато включает вентиляторы, воздухозаборники, отопление, охлаждение и освещение. Вокруг него располагаются удалённая сигнализация, которая звонит или отправляет сообщения персоналу при любом сбое, электрощит, рассчитанный на полную подключённую нагрузку плюс запас мощности, и канал резервного питания, чтобы система продолжала работать во время отключения сети. Указывайте контроллер, датчики, сигнализацию и щит вместе в одном RFQ, потому что дешёвый контроллер в паре с заниженным по мощности щитом или без сигнализации — это ложная экономия.

Это руководство предназначено для инвесторов, интеграторов и проектных команд, закупающих оборудование для птичников бройлеров, несушек, родительского стада или молодняка, как правило, в проектах от USD 250 000 и выше. Оно объясняет решения простым языком; точные настройки зависят от руководств по кроссу, климата, местных электротехнических норм и фактически установленного оборудования — согласуйте их с поставщиком и электриком до окончательного утверждения проекта.

Почему контроллер — это нервная система проекта

Вентиляция, отопление, охлаждение и освещение работают настолько хорошо, насколько хорош контроллер, который ими управляет. Контроллер, который плавно ступенчато переключает вентиляторы, реагирует на изменения температуры без перерегулирования и фиксирует, что происходило ночью, превращает хорошее оборудование в хороший результат. Контроллер, занижённый по числу ступеней, с запутанным интерфейсом или без удалённого доступа, оставляет персонал гадать в те часы, когда это важнее всего — жаркие летние дни и холодные зимние ночи. Относитесь к контроллеру как к ключевому решению по оборудованию, а не как к аксессуару, идущему в комплекте с вентиляторами.

Спросите у каждого поставщика, сколько входов и выходов поддерживает его контроллер, можно ли его расширять по мере роста птичника, и доступны ли программное обеспечение и инструкции на вашем рабочем языке.

Датчики: расположение и резервирование важны не меньше марки

Контроллер точен настолько, насколько точны его датчики. Укажите не менее двух датчиков температуры на птичник на уровне птицы, вдали от прямого солнца, сквозняков и нагревателей, чтобы контроллер не реагировал на одно ошибочное показание. Добавьте датчики влажности там, где используются испарительные панели или туманообразование, и рассмотрите датчик перепада давления для туннельной или гибридной вентиляции, чтобы статическое давление оставалось в запланированном диапазоне. Для крупных или многозонных птичников спросите, поддерживает ли контроллер поточечный контроль по зонам, а не одно усреднённое значение для всего здания.

Укажите в RFQ порядок калибровки и замены датчиков: со временем датчики дают дрейф показаний, и контроллер, доверяющий сдрейфовавшему датчику, может держать птичник слишком тёплым или слишком холодным по несколько дней, прежде чем кто-то заметит, если нет сигнализации, которая на это укажет.

Удалённая сигнализация: система, защищающая стадо, когда никто не наблюдает

Сбой вентиляции, электропитания или температуры может стать смертельным в закрытом птичнике за несколько часов, и большинство сбоев происходит ночью или в выходные. Укажите систему удалённой сигнализации, достаточно независимую, чтобы звонить, отправлять SMS или push-уведомление заданному списку людей при выходе температуры, электропитания, расхода воды, уровня корма или работы вентиляторов за установленные пределы. Спросите, есть ли у блока сигнализации собственный резервный аккумулятор, чтобы он мог продолжать оповещать во время отключения электроэнергии, и проверяет ли он автоматически телефонное или сетевое соединение, сообщая о сбое самой этой связи.

Укажите в RFQ, с кем и в каком порядке должна связываться сигнализация, и требуется ли подтверждение приёма перед эскалацией следующему человеку. Система, которая лишь мигает лампочкой в пустом здании, не является удалённой сигнализацией.

Электрощиты: рассчитывайте на весь птичник плюс запас мощности

Главный щит следует рассчитывать исходя из полной подключённой нагрузки вентиляторов, нагревателей, освещения, моторов кормления и поения, систем сбора яиц или удаления помёта, плюс запас на будущие добавления — многие проекты закладывают 20–25% запаса мощности, а не рассчитывают точно на сегодняшнюю нагрузку. Запросите у поставщика однолинейную электрическую схему, перечень автоматических выключателей и расчёт нагрузки, и убедитесь, что щит соответствует вашему национальному электротехническому коду и классу защиты от влаги и пыли (обычно корпус с рейтингом IP), подходящему для среды птичника. Защита от перенапряжений важна там, где часты молнии или нестабильная сеть; спросите, что включено в щит и где находится точка разграничения с любой защитой на уровне объекта.

Укажите чёткую маркировку каждой цепи, запираемые разъединители для обслуживания и компоновку, которая держит электронику управления вдали от зон мойки и зон с высокой концентрацией аммиака. Запросите исполнительные электрические схемы при сдаче объекта, а не просто шкаф, полный немаркированных проводов.

Резервное питание: контроллер и сигнализация должны пережить отключение

Контроллер или сигнализация без питания бесполезны. Уточните, какие цепи охватывает автоматический переключатель резерва генератора — в идеале вентиляция, сам контроллер, система сигнализации и критическое освещение как минимум — и насколько быстро происходит переключение. Калькулятор подбора генератора даёт первичную оценку необходимой резервной мощности для птичника или фермы; окончательный расчёт подтвердите по таблице нагрузок поставщика, включая пусковой ток двигателей, который выше рабочего тока. Спросите, есть ли у контроллера и сигнализации собственный небольшой источник бесперебойного питания (ИБП) для перекрытия секунд между отключением электроэнергии и запуском генератора, поскольку именно в этот промежуток вентиляторы останавливаются, а температура начинает отклоняться.

Что включить в RFQ

RFQ по системам управления и электрике, который поставщики смогут оценить на одинаковой основе, должен указывать: тип птичника, размеры и число ступеней вентиляции и отопления; количество, тип и требуемое расположение датчиков; список контактов сигнализации, правила эскалации и резервное питание для самой сигнализации; необходимые входы для счётчиков воды, весов корма и весов для птицы; язык программного обеспечения и требование удалённого доступа; электротехнический код и класс IP, которым нужно соответствовать; запас мощности щита; объём интерфейса с генератором и переключателем резерва; а также объём монтажа, пусконаладки, обучения и запасных частей. Запросите условия гарантии в письменном виде, как описано в нашем руководстве по гарантии, запасным частям и послепродажному обслуживанию.

Вопросы каждому поставщику

Сколько входов и выходов поддерживает контроллер и можно ли его расширить позже? Сколько датчиков температуры идёт в стандартной комплектации и где вы рекомендуете их размещать для размера нашего птичника? Что происходит с системой сигнализации при отключении электроэнергии и как это тестируется? На какую полную подключённую нагрузку рассчитан ваш щит и какой запас мощности в него заложен? Какая часть цепочки резервного питания — ИБП, переключатель резерва, генератор — входит в вашу зону ответственности, а какая в нашу? Кто может обслуживать контроллер и щит на месте в случае отказа?

Типичные ошибки

Покупка контроллера без проверки, сколько ступеней и датчиков он реально поддерживает для размера вашего птичника. Отношение к сигнализации как к необязательной опции, а не как к ключевой системе безопасности. Расчёт электрощита на сегодняшнюю нагрузку без запаса мощности. Исключение контроллера и сигнализации из цепи резервного питания, из-за чего они отключаются именно тогда, когда нужны больше всего. Приёмка электрических схем и инструкций только на языке, который ваш персонал не понимает. А также закупка контроллера, датчиков, сигнализации и щита у разных поставщиков без единого письменного интерфейса, определяющего, как они должны работать вместе.

Роль HatchMatch

HatchMatch — это независимая от поставщиков платформа закупок для коммерческих птицеводческих проектов, как правило, от USD 250 000 и выше. Это не производитель, не монтажная организация, не EPC-подрядчик и не консультант, и платформа не подписывает договоры поставки — покупатели заключают договоры напрямую с выбранными поставщиками. HatchMatch помогает превратить ваши требования в единую письменную спецификацию, чтобы предложения можно было сравнивать построчно. Каждая заявка проходит проверку специалистом, и HatchMatch стремится ответить в течение двух рабочих дней. Чтобы начать, отправьте заявку на птицеводческий проект с указанием типа птичника, размера, страны и сроков.

Часто задаваемые вопросы

Нужна ли отдельная система сигнализации, если у контроллера уже есть оповещения? Оповещение на экране контроллера помогает только тогда, когда кто-то смотрит на экран. Удалённая сигнализация, которая звонит, отправляет SMS или push-уведомление заданному списку контактов, — это именно то, что защищает стадо, когда на объекте никого нет, особенно ночью.

Сколько датчиков температуры нужно коммерческому птичнику? Обычно не менее двух на птичник, размещённых на уровне птицы, вдали от сквозняков и прямых источников тепла, чтобы контроллер не полагался на одно-единственное показание. Крупным или многозонным птичникам могут понадобиться датчики по зонам — уточните это в проекте вашего поставщика для размера вашего птичника.

Должен ли генератор питать всю ферму или только критические цепи? Это зависит от бюджета и допустимого уровня риска, но как минимум вентиляция, контроллер, система сигнализации и критическое освещение должны быть в цепи резервного питания. Используйте калькулятор подбора генератора для первичной оценки, затем подтвердите её по полной таблице нагрузок поставщика, включая пусковой ток двигателей.

Какой класс электрической защиты должен быть у щита птичника? Корпуса обычно специфицируются с классом IP, подходящим для влажной и пыльной животноводческой среды; точный класс и требования вашего национального электротехнического кода нужно согласовать с электриком и поставщиком, так как они различаются по странам и типам птичника.

Может ли один контроллер управлять несколькими птичниками? Многие платформы управления предлагают обзор нескольких птичников с одного экрана или приложения, но каждому птичнику по-прежнему нужен собственный локальный контроллер, датчики и проводка сигнализации, чтобы он продолжал работать при обрыве сетевого соединения с общим экраном обзора.
